近年来,随着5G的快速发展,通讯基站的扩容成为运营商业务发展一个必不可少的环节。
在绿色环保的能源背景下,电池作为通讯基站的重要组成部分,锂进铅退已是大势所趋。
基于业务无缝扩容,功率增大备电总时长不变的前提下,已投产的铅酸电池和常规锂电(Pack+bms保护板方案)等存量方案存在无法解决新旧电池/不同种类电池混用、无法自主升压等系列问题。
为解决上述行业痛点,图为电气基于自身深厚的电力电子和电池监控管理能力,推出了48V智能锂电解决方案。
图1 组合实物图
TBMS锂电智能管理模块配合客户的48V/51.2V 锂电池模组,可适用于新旧锂电池混用、铅酸/锂电混用、梯次锂电池应用、57V升压远供等多种-48VDC的通信场景。

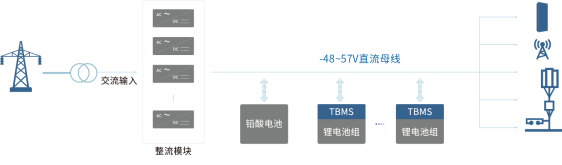

图2 TBMS应用场景拓扑图
TBMS产品技术及应用优势
新旧电池混用+梯次电池混用
普通锂电储能系统:电池组并联工作时,由于电池内阻、容量不一,锂电池组无法实现满充满放,充放电可用电量降低>10%,且包间环流进一步影响蓄电池使用寿命。
TBMS智能锂电管理系统:通过对本组电池电流电压的主动控制,从根源上杜绝不同电池包间的环流问题,实现不同电池组之间的依次充电/放电等功能。进而提升可用电量,降低系统冗余。延长电池使用寿命,降低生命周期LCOE值(生命周期内的wh用电成本)。
铅酸锂电混用+不同种类电池混用
普通锂电储能系统:铅酸、锂电不能直接混用,导致储能系统在扩容时存量电池需整体替换,无法利旧,从而造成资源浪费严重,增加了投资成本。
TBMS智能锂电管理系统:因为双向电流电压可主动控制,能匹配多种不同类型电池组的不同电压,实现铅酸锂电混用及不同种类电池混用。
智能升压(直流远供)
图3 普通锂电升压DCDC拓扑图
普通锂电储能系统:为实现市电停电时远供(>50m)设备的正常运行,主流做法为在电源侧增加一级升压DCDC,增大投资。
TBMS智能锂电管理系统:由于TBMS的电力电子特性,具备电池电压和母线电压不等压输出的特性,可在市电停电后维持母线电压的高压值不变,杜绝升压DCDC的二次投资,可降低系统投资成本,降低系统故障概率,进而降低运维成本,提升整站的全年在线率和可用性。
关于TBMS
TBMS模块为单板形态(PCBA+前面板交付),支持19英寸机架式安装;模块可实现≤32并机,使用可靠,灵活。
